规整填料案例

浏览: 发布日期:2017-09-08

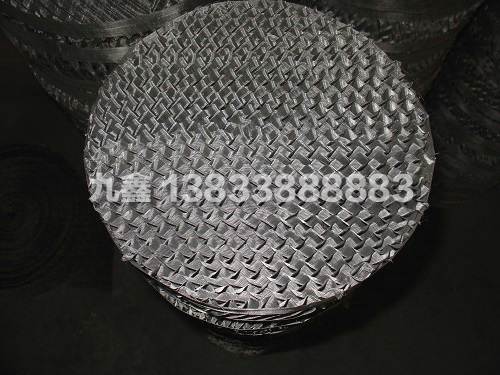

  • 规整填料案例图片1

分类

规整填料根据其结构特点可以分为两大类:波纹型和非波纹型。前者又分,垂直波纹型和水平波纹型;后者又分,栅格型和板片型等。

规整填料中应用最广的是垂直波纹填料。垂直波纹填料又分板波纹型和网波纹型。波纹填料的规格型号表示方式中,数字一般代表其比表面积数值,字母X、Y分别代表其波纹倾角为30℃,45℃例如,400X则表示此种波纹填料其比表面积为400m2/m3,波纹倾角为30℃。X型填料压降小;Y型填料传质性能较好。

新型波纹填料可采用不锈钢、铜 、铝、纯钛、钼五钛、等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。 规整填料分为网孔、丝网、孔板、压延孔板等。

历史

1914年、拉西环填料诞生、是填料塔的新纪元

1948年、在德国出现了被叫做第二代产品的鲍尔环填料,相对于拉西环鲍尔环在壁上开孔、环内带有舌片是环形填料的一个重大突破。此后又出现了改进鲍尔环和阶梯环填料。阶梯环的高径比只有0,3—0.5,重心低, 在随机乱堆过程中具有一定程度规则排列的特点,因而阻力小,通量大,性能优良。开孔环状填料 的环形表面开有窗口,环内带有舌片,这样增加气相的湍动和液相的润湿。人们在对拉西环的研究中观察到液体沿拉西环表面流下时的再分布性能很差,于是在30年代中期出现了贝尔鞍形填料及后来的Intalox Saddles鞍形填料,它们的液体分布性能优于环状填料但通量稍小些。

1964年、瑞士Sulzer公司发明的BX丝网波纹型填料首次使用于热敏性香料的精馏体系中。[1]

1977年、瑞士Sulzer公司又推出了Mellapak金属板波纹填料。

1978年、美国NorTon公司推出了金属环矩鞍填料,巧妙地将环形结构和鞍形结构 结合在一起,集中了开槽填料鲍尔环、鞍型填料、低高径比填料阶梯环三者的优点与一身,具有低压降、高通量、液体分布性能好、传质效率高、操作弹性大等优良的综合性能,在现有的工业散装 填料中占有明显的优势,它的出现被认为是对散装填料的一个突破,被称为是第三代产品的标志。

金属规整填料

金属规整填料有孔板波纹填料、板网波纹填料、刺孔板波纹填料、丝网波纹填料及环形波纹填料。

  孔板波纹填料是在金属薄板表面孔,大波纹最后组装而成的规整填料,具有阻力小,气液分布均匀,效率高,通量大、放大效应不明显等特点,应用于负压、常压和加压操作。

  丝网波纹填料是规整填料发展的一个重要里程碑,这种填料由压成波纹的丝网片排列而成, 波纹片倾角30°或50°,相邻两波纹片方向相反,在塔内填装时,上下两人盘填料交错90°叠放。 具有高效、压降低和通量大的优点,产品有BX、CY型,常用于难分离和热敏性物系的真空精馏, 常压精馏和吸收过程。

  刺孔波纹填料是斜金属薄板先碾压出密度很高的小刺孔再压成波纹板片组装而成的规整填料,由于表面特殊等刺孔结构,提高了填料等润滑性能,并能保持金属丝网波纹填料等性能。

塑料规整填料

塑料规整填料有蜂窝斜管、直管,塑料板波纹填料和塑料丝网波纹填料等。

1.蜂窝斜管:该产品主要用于给水净化,生活污水的除砂和加速沉淀,隔油分离以及尾矿浓缩等工程,是优良的净水填料。

  2.蜂窝直管:该产品主要用于接触氧化池,生物滤塔及生物转盘中的微生物载体,对工业有机废水或城镇生活污水进行生化处理,还可以作为化工塔的填充料,冷却塔填料等。

  3.塑料板波纹、丝网波纹填料:该产品主要用于气体净化,环保及分离提纯等多种行业。它具有重量轻,大容量、低压降、高比表面积、易更换等优点。
